Kabelstrandingsmaskin
Strandingsmaskin er en slags kabelproduksjonsutstyr som kan brukes til å vri kjerneledningene til kabelprodukter som strømledninger, øretelefonledninger og elektroniske ledninger, etc.
Beskrivelse
Hva er Cable Stranding Machine
Strandingsmaskin er en slags kabelproduksjonsutstyr som kan brukes til å vri kjerneledningene til kabelprodukter som strømledninger, øretelefonledninger og elektroniske ledninger, etc.
Fordeler med Cable Stranding Machine
Økt effektivitet og produktivitet
Kabelvridningsmaskiner automatiserer vridningsledninger og kabler, og reduserer tiden og arbeidskraften som kreves for dette viktige produksjonstrinnet. Faktisk kan bruk av en kabeltvinnemaskin redusere tiden som trengs for å tvinne kabler med opptil 80 %, noe som resulterer i betydelig produktivitetsgevinst for virksomheten din. Denne økte effektiviteten gjør det mulig for produsenter å produsere flere kabler og ledninger på kortere tid, noe som til slutt øker bunnlinjen.
Forbedret konsistens og kvalitetskontroll
Når du bruker tradisjonelle metoder for kabeltvinning, kan det være utfordrende å oppnå konsistente resultater med hver kabel. Kabeltvinnemaskiner er imidlertid designet for å gi konsistente resultater hver gang, og sikrer at hver kabel er av samme høye kvalitet. Denne forbedrede konsistensen hjelper produsenter med å unngå kostbare feil og omarbeid, øke kundetilfredsheten og et bedre omdømme i markedet.
Allsidighet i kabel- og ledningstyper
Kabelvridningsmaskiner er ikke begrenset til en bestemt type kabel eller ledning, noe som gjør dem utrolig allsidige. De kan håndtere ulike kabel- og ledningstyper, inkludert enkeltkjerner, flerkjerner og pansrede kabler. Denne allsidigheten gjør det mulig for produsenter å produsere en rekke kabler og ledninger ved hjelp av en enkelt maskin, noe som sparer tid og penger.
Tilpassbare innstillinger for unike applikasjoner
Kabelvridningsmaskiner tilbyr tilpassbare innstillinger som lar produsenter justere maskinens hastighet, vridningsretning og spenning for å møte unike applikasjonskrav. Denne fleksibiliteten sikrer at kabeltvinnemaskinen kan produsere kabler og ledninger for å møte spesifikke behov, noe som er avgjørende i bransjer der hvert produkt må oppfylle strenge standarder.
Forbedret sikkerhet på arbeidsplassen
Bruk av kabeltvinnemaskiner kan forbedre sikkerheten på arbeidsplassen ved å redusere risikoen for skade på arbeidere. Tradisjonelle metoder for kabeltvinning krever mye manuelt arbeid, noe som kan være fysisk krevende og føre til gjentatte belastningsskader. Kabeltvinnemaskiner automatiserer tvinningsprosessen, reduserer behovet for manuelt arbeid og reduserer risikoen for skade på arbeidere.
Antall spindler: 1
Ledningsstørrelse MM: 0.2-1.8
Kontroller: Flerakset bevegelseskontrollkort
Hovedmotor: 1,5KW servomotor
Spredemotor: 400Wservomotor
Det er en spesiell motorstator-viklingsmaskin, hovedsakelig for bil- og motorsykkelmagneto, industriell ventilator, golfbil, vikling av spoler for balansebiler, high-end barnevogner, store dronemotorer, etc.
Den er egnet for vikling av spoler av bilvannpumpemotorer, datamaskinviftekjølemotorer, industrielle ventilatorer, dronemotorer, etc.
Double Twist Stranding Machine
Navn på kjøpt utstyr: Høyhastighets tube twister
Totalmål: Bredde 1000* høyde 1300* lengde 6800
Modell: 6/165
50/3 horisontal rørstrengingsmaskin
Ulike tråddiametre kan vikles rundt, den ene siden kan vikles mens den andre siden kan lastes og losses for å forbedre produksjonseffektiviteten.
50/6 horisontal rørstrengingsmaskin
Aksestoppnøyaktighet: pluss eller minus 0,5 grader
Gjeldende ledningsdiameter: 0.02mm-0.5mm
Maksimal dreiediameter: 60mm
maksimal bredde: 80mm

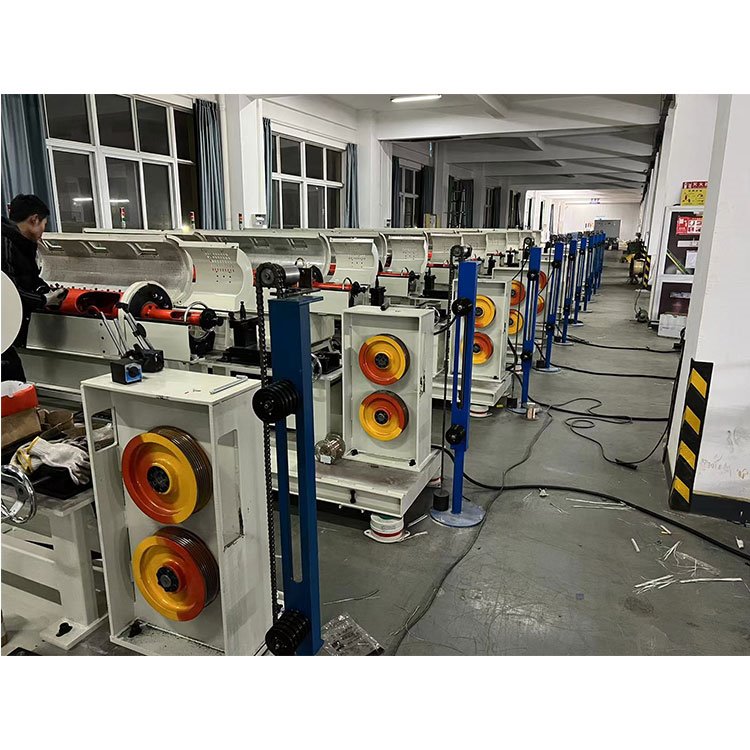

80/3 horisontal rørstrengingsmaskin
Den er egnet for vikling av rotorviklingene til mikromotorer som biler, motorsykkelstartmotorer, bilvarmemotorer, oljepumpemotorer, elverktøymotorer, etc.
80/6 horisontal rørstrengingsmaskin
Denne modellen er automatisk, manuell drift er også nødvendig, og hastigheten er høy.
80/12 horisontal rørstrengingsmaskin
Trådtråddiameter: maksimalt Φ25mm
Gjeldende kjernetråds ytre diameter: Φ1.0mm-4.0mm
Vridningsavstandsområde: 30 mm-200mm
Hovedmotor: 20HP motor pluss frekvensomformingshastighetsregulering
Hvorfor velge oss
One-Stop Service
Vi lover å gi deg det raskeste svaret, den beste prisen, den beste kvaliteten og den mest komplette ettersalgstjenesten.
Konkurransedyktige priser
Vi tilbyr konkurransedyktige priser for våre tjenester uten å gå på kompromiss med kvaliteten. Prisene våre er transparente, og vi tror ikke på skjulte gebyrer eller gebyrer.
Kompetanse og erfaring
Vårt team av eksperter har mange års erfaring med å levere tjenester av høy kvalitet til våre kunder. Vi ansetter kun de beste fagfolkene som har dokumentert erfaring med å levere resultater.
Kundetilfredshet
Vi leverer tjenester av høy kvalitet som overgår våre kunders forventninger. Vi streber etter å sikre at våre kunder er fornøyde med tjenestene våre og jobber tett med dem for å sikre at deres behov blir dekket.
State-of-the-art teknologi
Vi bruker den nyeste teknologien og verktøyene for å levere tjenester av høy kvalitet. Teamet vårt er godt kjent med og fremskritt innen teknologi og bruker dem for å gi de beste resultatene.
Høykvalitetsprodukter
Vi setter alltid kundenes behov og forventninger i første rekke, avgrense på, kontinuerlig forbedring, for å søke enhver mulighet til å gjøre det bedre, for å gi kundene deres forventninger til kvalitetsprodukter, for å gi kundene den mest tilfredsstillende servicen til enhver tid.
Hva er operasjonspunktene til Strander
Trekk den enkle ledningen gjennom den automatiske stoppanordningen for brukket ledning, gjennom fordelingstavlen til fronten av parallelldysen, vri ledningsnettet til en tråd, passer gjennom parallelldysen, trekk ut {{0}} .5-1.0 m, og fest den parallelle dysen på dysens base;
Koble tråden og trekktråden sammen, lukk beskyttelsesdekselet, start maskinen sakte, vent til enden av ledningen trekkes til spolen, og vikle spolen i 2 omdreininger. Stopp maskinen, kutt av den ukvalifiserte delen av trådenden, trekk ut trekklinjen og fest den kvalifiserte trådenden på spolen;
Start maskinen for å vri bunten i 20-30 meter, og sjekk om diameteren på enkelttråden er fin, om vridningsretningen oppfyller prosesskravene, om trådkjernen er rund og løs i henhold til kravene, og fortsette produksjonen etter å ha bekreftet at det ikke er noen feil;
I oppstartsprosessen er det nødvendig å ofte observere driften av spolen til utbetalingsstativet og flatkabelen til opptrekksspolen. I tilfelle en unormal situasjon er det nødvendig å stoppe maskinen i en nødsituasjon, finne ut av problemet og løse det før oppstart;
Etter produksjon, fyll ut produktproduksjonskortet nøye, plasser det i venteområdet og plasser det i det kvalifiserte produktområdet etter at prosessinspektøren har bekreftet og signert.
Hva er de vanligste strandingsmaskinene
Produksjonsutstyr som fullfører strandingsfunksjonen ved rotasjonsbevegelse av en rørformet gyrator. Den flytende rammen som holder hver utbetalingstrommel er installert på aksen til gyratoren. Den flytende rammen svinger bare og roterer ikke på grunn av utbetalingen. Oppsamlingsinnretningen er installert utenfor gyratoren. Vanligvis har den rørformede strandingsmaskinen 1+6 pay-off trommer og 1+12 pay-off trommer. Den rørformede strandingsmaskinen er egnet for å produsere 7 og 19 (sekundærtråding) små ledende trådkjerner. Tverrsnittet etter stranding varierer i henhold til modellen. G200-typen når generelt 35 mm2, og G400-typen når generelt 70 mm2. Rørformede strandingsmaskiner brukes sjelden til produksjon over 70 mm2.
Produksjonsutstyr som fullfører strandingsfunksjonen ved rotasjonsbevegelsen til strandingsburet. Den er vanligvis sammensatt av flere seksjoner av strandingsbur, og de vanligste er 2 og 3 seksjoner, så hele settet med merdstrandingsmaskiner er veldig langt. For å redusere den eksentriske kraften, må den flytende rammen for plassering av hver utbetalingstrommel installeres symmetrisk rundt aksen til det roterende buret i henhold til visse regler, det vil si på den roterende ytre omkretsen av buret. Den flytende rammen kan svinge, og hver del av utbetalingstrommelen og den flytende rammen roterer med buret. De er i par, ellers er sentrifugalkraften ubalansert når maskinen slås på, noe som er farlig. Aksen til hver utbetalingstrommel er vinkelrett på aksen til det roterende buret.
Produksjonsutstyr som fullfører vridningsfunksjonen ved rotasjon av vinsjen. Utkragningsakselen for plassering av hver utbetalingstrommel må installeres symmetrisk rundt aksen til den roterende vinsjen i henhold til visse regler, det vil si på den roterende ytre omkretsen av vinsjen. Aksen til hver utbetalingstrommel er parallell med aksen til den roterende vinsjen, og hver utbetalingstrommel roterer med vinsjen. Det er vertikale og horisontale typer.
Produksjonsutstyr som fullfører vridningsfunksjonen ved å rotere den stive galgen. Braketten for plassering av hver utbetalingstrommel er festet på galgen og kan ikke flyte. Fordi braketten til utbetalingstrommelen er formet som en gaffel, heter den. Den er vanligvis sammensatt av flere seksjoner, de vanligste er 3 seksjoner og 5 seksjoner. Den har en enklere struktur enn strandingsmaskinen av merdtypen, og produksjonskapasiteten er lik. Det kan bare sees i store og mellomstore lednings- og kabelfabrikker.
En kabeltvinnemaskin som er enkel å vedlikeholde inkluderer et chassis, et matrisesete er fast koblet til høyre side av chassiset, og en dyse er fast koblet til toppen av matrissetet. Bruksmodellen relaterer seg til det tekniske feltet kabel- og ledningsproduksjon. Kabeltvinnemaskinen som er enkel å vedlikeholde har en forgreningsplate som er fast forbundet med den ene enden som strekker seg til utsiden av chassiset gjennom en hul aksel, et forgreningshull åpnes inne i forgreningsplaten, og begge sider av innerveggen til forgreningen hullet er roterbart koblet til rulle en. Forgreningshullet åpnes inne i forgreningsplaten, og valse en og valse to er roterbart anordnet rundt forgreningshullet. Siden avstanden mellom de to rullene to kan justeres, forbedres det gjeldende området til forgreningsplaten, slik at forgreningsplaten kan brukes til å vri kabler med forskjellige diametre. Når forgreningsprosessen utføres, er det lett for kabelen å bli blokkert i forgreningshullet, slik at kabeltvinnemaskinen kan vedlikeholdes praktisk, og kabeltvinnemaskinen er svært praktisk.
Kritiske funksjoner til strandingsmaskiner
Strandingsmaskiner spiller en viktig rolle i kabelproduksjonsprosessen. Deres essensielle funksjoner inkluderer:
1.Montering av individuelle ledninger
Strandingsmaskiner setter sammen ledninger til tråder eller bunter, og skaper en enkelt, enhetlig kabel.
Stranding av flere tråder/bunter
Disse maskinene kan tvinne flere tråder eller bunter sammen for å danne flerlederkabler.
Kontrollere leggelengde, spenning og geometri
Strandingsmaskiner kontrollerer leggingslengden, spenningen og geometrien til de strandede lederne, og sikrer jevnhet og konsistens.
Aktiverer skjermings- og armeringsprosesser
Strandingsmaskiner gjør det også lettere å legge til skjerming og armering til kablene, noe som gir ekstra beskyttelse og holdbarhet.
Hvordan velge en strandingsmaskin
Hensikt
Trådtrådingsmaskiner brukes hovedsakelig til å behandle ulike kabler, inkludert strømkabler, kommunikasjonskabler, ledningsnett til biler osv. Når du velger en trådtrådingsmaskin, må du derfor vurdere ditt spesifikke formål og behov.
Produksjon
Ulike wire stranding maskiner har forskjellig utgang. Når du velger en trådstrengingsmaskin, må du vurdere utgangskravene dine for å sikre at den valgte maskinen kan dekke dine behov.
Kvalitet
Kvaliteten på trådstrengingsmaskinen påvirker direkte produksjonseffektiviteten og produktkvaliteten. Derfor, når du velger en trådstrandingsmaskin, må du vurdere kvalitetsfaktorer og velge anerkjente merker og modeller.
Pris
Når du velger en trådstrandingsmaskin, må du vurdere prisfaktorer. Generelt sett er prisen proporsjonal med ytelse og kvalitet. Du må finne den beste balansen mellom pris, ytelse og kvalitet.
Maskinens spenning ved hjelp av pneumatisk konstantspenningskontroll eller mekanisk friksjonsspenningskontroll.
Frakoblingsdeteksjonssystemet bruker RTS-hastighetssensor, det har utmerket lavhastighetsytelse, systemkontrollen har nøyaktige, raske, pålitelige egenskaper.
To trekkhjul med sporoverflate tilt en viss vinkel, kan realisere den naturlige linjen, unngår riper i kabelkjernens overflate, forbedrer kabelkjernens kvalitet.
Maskinen har VVVF programmerbar kontroller for å koordinere arbeidstilstanden til hele maskinen, vedtar frekvensomformingshastighetskontrollsystem, kontrollerer motorens pneumatiske, løpende, avanserte elektriske kontrollsystem, praktisk drift og pålitelig drift.
Slik bruker du trådsnoningsmaskinen riktig
Preparat
Før du bruker trådtvinnemaskinen, må du forberede ledningene som skal tvinnes og det tilhørende tilbehøret. Samtidig må du også sjekke om trådtvinnemaskinen er installert fast, om den har normal strømforsyning og arbeidsforhold, og sørge for at alle sikkerhetstiltak for trådtvinnemaskinen er fullført.
Laster ledninger
Åpne trådbanen til trådtvinnemaskinen og legg ledningene som skal tvinnes inn i trådtvinnemaskinen. Vær oppmerksom på at for ledninger med forskjellige tykkelser og materialer, må wiretvinnemaskinen justere bredden og lengden på wirebanen tilsvarende for å sikre at ledningene kan passere normalt og oppnå vridningseffekten.
Betjen wiretvinningsmaskinen
Slå på strømmen og slå på wiretvinnemaskinen for å begynne å vri ledningene. Under drift må du være oppmerksom på å kontrollere hastigheten og styrken til wirevridningsmaskinen for å sikre at ledningene ikke blir overdrevet trukket og skadet. Samtidig må du fra tid til annen sjekke statusen til trådsnoningsmaskinen for å forhindre unormale situasjoner.
Fullstendig vridning
Når alle ledningene er tvunnet sammen, avslutter tvinningsprosessen, slå av wiretvinnemaskinen og fjern ledningene i wiretvinnemaskinen. Vær oppmerksom på at du må være forsiktig når du fjerner ledningene for å unngå å skade ledningene eller fare for elektrisk støt.
Jiangsu Lianming Equipment Technology Co., Ltd. ble etablert i 2019. Det begynte å utvikle og produsere 165-6 utstyrsmodeller. Det har utviklet seg til en høyteknologisk bedrift med flere serier av uavhengig forskning og utvikling, produksjon og salg av produkter; selskapets institusjonelle personell er av høy kvalitet og motivert. Produktet har høyt teknisk innhold og tør å innovere. Kvalitetsstyringssystemet er perfekt og ettersalgsservicen er god. Profesjonelt talentteam, fra vanlig utvikling av ståltau, til medisinsk tau, tau til bilsoltak, biltau. Selskapet holder seg til forretningsprinsippet "service først, kunden først" og forretningsfilosofien om "kvalitet først, kontinuerlig innovasjon" for å tilfredsstille kundene med produkter av høy kvalitet og perfekt ettersalgsservice!
