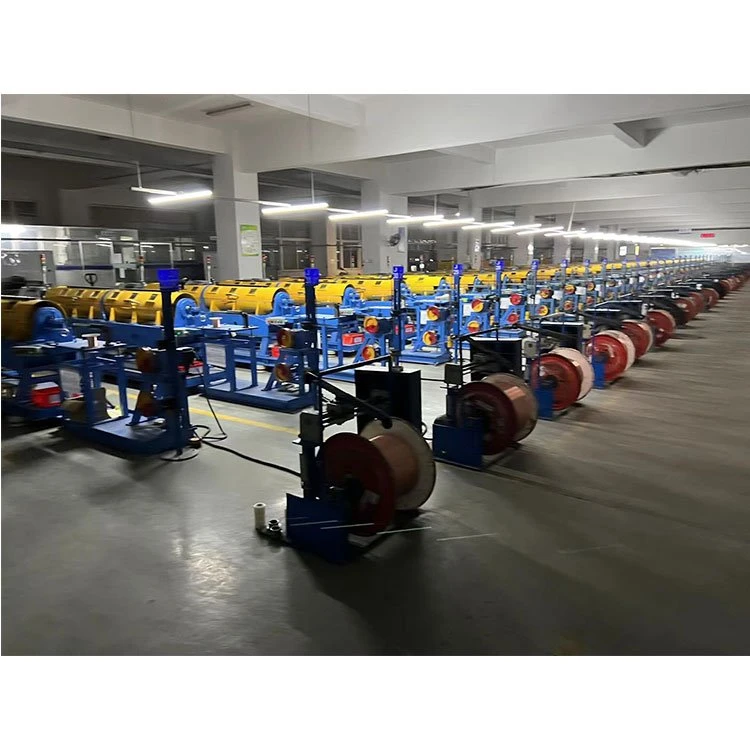

120/12 Horisontal rør stranding maskin

Bruk

Den er egnet for datakabler (kategori fem, seks, syv) og høyfrekvente kabler, datakabler, strømkabler og andre flerstrengskabler og synkronbånd.

Ytelsesegenskaper

Hovedmaskinen til HD-800 cantilever enkeltvinsj vedtar en cantilever struktur, som består av PLC-program + frekvenskonverteringshastighetskontroll + pneumatisk kontroll. , for å sikre kabelens ensartede spenning; For å sikre stabiliteten til den geometriske strukturen etter kabler, vedtas en enkeltknapps kablingsstruktur, og et styreføringshjul med stor diameter er designet for å minimere bøyning og lavt tap; Bevegelsen av trådhjulet for å ta og ta opp ledningen, og den gjengjeldende bevegelsen til trådhjulet, gjennom dobbeltkontroll av den mekaniske koblingen og det elektriske apparatet, sikrer at enheten har utmerket synkronisering fra de fire tilstandene for oppstart, normal drift, sakte stopp og nødstopp. Stabile egenskaper; stabil ytelse for hele maskinen, enkel betjening, for å sikre utmerket produktytelse.

Hele systemet

1. Enhetsretning: venstre mot høyre-→ høyre-for-å-trekke tilbake

2. Utstyr strømforsyning: 380V / 50HZ

3. Maling: himmelblå (kan gjøres i henhold til kundens krav)

Utstyrssammensetning

1. Øyeform og måleroppsamlingsstativ-----------------------------1 sett (standard)

2. Φ800 cantilever enkelt vridningsmaskin hovedmotor ------------- 1 sett (standard)

(1) Strandet tråddiameter: maksimal Φ20mm

(2) Gjeldende kjernetråd ytre diameter: Φ1,0mm-4,0mm

(3) Vri avstandsområde: 30mm-200mm

(4) Hovedmotor: 15HP motor pluss frekvens konvertering hastighet regulering

(5) Take-up motor: 5.5HP motor + differensial

(6) Kabelmotor: 1HP girmotor

(7) Spoleløft: elektrohydraulisk løft

(8) Hastighet: 0~ 700 / min, normal hastighet 600PRM / min

(9) Dimensjoner: (L×W×H) 380×172×178cm

(10) Vekt: 5500KG

(11) Diameter på take-up hjul: Φ800mm x600mm xΦ80mm (dimensjoner levert av brukeren)

3. PLC datamaskin kontrollboks -------------------------------- 1 sett (standard)

(1) Elektronisk kontrolldel: PLC: Siemens-system,

(2) Menneske-maskin grensesnitt: Taiwan Wellun 7 inches,

4. Senterinnpakningsmaskin --------------------------------------- 1 sett (valgfritt )

5. Sidestroppemaskin --------------------------------------- 1 sett (valgfritt) samsvar)

6. 12 doble rad passive spenningsutbetalingsstativer--------------------1 sett (valgfritt)

7. HD-500 dobbelthodet automatisk utbetalingsmaskin ---------------------- 1 sett (valgfritt)

8. HD-500 untwisting og pay-off maskin ---------------------------- 1 sett (valgfritt)
