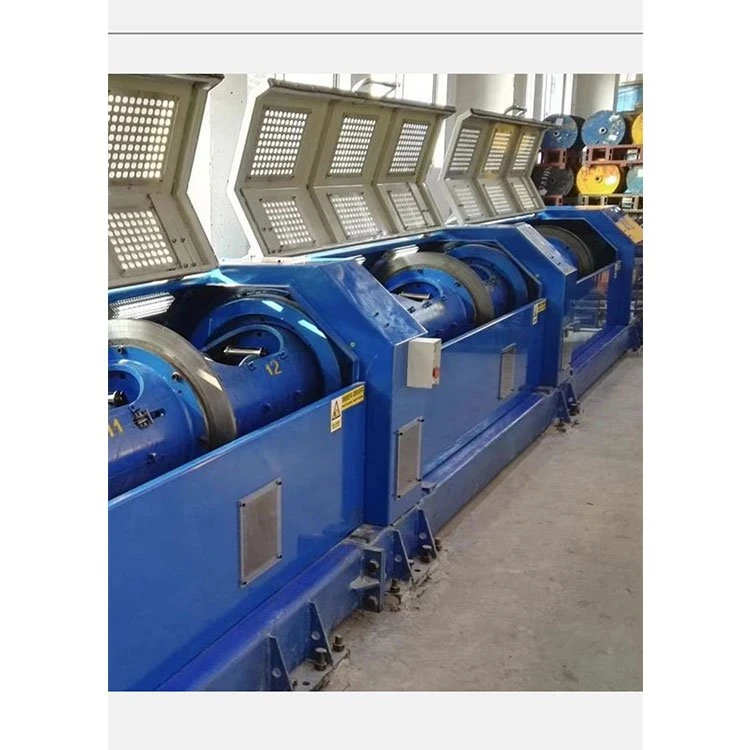

250/12 horisontal rørstrengingsmaskin

Serienummeret

Navn på kjøpt utstyr

Totale dimensjoner

modell

Antallet av

Vekten av

1

Høyhastighets tube twister

Bredde 1000* høyde 1300* lengde 14800

12/250

5200 kg

Utstyrssammensetning

1, utstyret består av sentrallinje, tønne, forming, trekkraft, inntrekkslinje, elektrisk kontrolldel;

Prosjekt

Serienummeret

Utstyrsstruktur

Funksjonskrav og parametere til enheten

Merk

Basen dette arbeidet kan og ginseng
Antallet

1

Diameter på ledningen før vridning (mm)

0.8 til 2

2

Diameter etter vridning (mm)

2.5 ~ 5

3

Vriområde (mm)

1-100

4

Utstyrshastighet (RPM)

Maksimal hastighet 1800 RPM, arbeidshastighet 1600 RPM, utstyrshastighetsjustering kan angis passord (PLC-funksjonskontroll)

5

Driftsretning for utstyr

Mot enheten er ledningen på høyre side

6

Vri retning av systemet

S/Z

7

Trådemodus for rør

Trådingen

8

Styrkeklasse for ståltråd (Mpa)

600 ~ 2800

9

Stopp når den forhåndsdesignede meterlengden er nådd

Målemåler bruker PLS automatisk stopp til målemåler, målernøyaktighet Mindre enn eller lik 1,5 prosent.

10

Utstyret skal stoppe automatisk når den brutte linjen oppdages i området ved sylinderkroppen og trykkformen

Utstyret har frakobling stopp alarm enhet.

11

LED-belysning er installert inne i sikkerhetsdekselet

For støtsikre lamper og lanterner bør det gis sikkerhetsbeskyttelse på overflaten for å unngå kollisjon av andre gjenstander og ståltråd

12

skjold

Hvert I-hjul tilsvarer et observasjonsvindu. Det synlige vinduet er laget av herdet glass, og sikkerhetsdekselet åpnes fleksibelt opp og ned med sømløst stålrør. Maskinen kan stoppes umiddelbart hvis den åpnes Mindre enn eller lik 150 mm. Når sikkerhetsdekselet er åpent og ikke låst, kan plattformen bare flyttes, men kan ikke startes normalt. Maksimal støy er 82dB testet i en avstand på 1000 mm fra beskyttelsesdekselet

Legg ut senterledningen

Fôringstypen

ikke-roterende

I hjuljekksystem

Det er aksel type, lagerstøtte mekanisk konstant spenning linje.

Dempingssystemet

Bruk spesiell slitesterk taufjærskruejustering

Diameterområde for frigjørende I-hjul (mm)

250 (i henhold til etterspørrens I-hjulskrav)

Inne i sylinderen legger arbeidshjulet linen

13

I hjuljekksystem

Det er akseltype, lagerstøtte mekanisk konstant spenningsutladning, spenningssvingninger er mindre enn 3N, spenningsområde på 30 ~ 80N.

14

Dempingssystemet

Bruk spesiell slitesterk taufjærskruejustering

15

Diameterområde for frigjørende I-hjul (mm)

250 (i henhold til etterspørrens I-hjulskrav)

Sylinderdel

16

Antall I-hjul i hver sylinder

3 *4 knop =12

17

Type ledningssystem på sylinderen

Installer styrehjulet ved hver sving for å passere linen, og sørg for at ståltråden ikke glir når du legger ut linen.

18

Innvendig diameter på wolframkarbiddyse for ytre ledningsføring

Gjenedysen er laget av hardlegert YG8-materiale med en indre diameter på 8 mm. Den festes med skrustramming og lim for å sikre pålitelig festing.

19

Ledningsuttak Vinkel på trådbrett

Maksimal vinkel fra wiredysen i midten av blomsterplaten til wiredysen ved tønneveggen skal ikke overstige 30 grader. Den maksimale vinkelen på de to brutte linjene fra ledningsutløpet til det første løpet til wireinntaket til det siste løpet skal ikke overstige 25 grader. Den maksimale vinkelen på de brutte linjene fra trådutløpsdysen på den andre tønnen til trådutløpet på skilleskiven skal ikke overstige 25 grader. Spesiell legeringsdyse bør installeres ved utløpet eller bøyningen for å sikre at ståltråden ikke glir fra legeringsdysen.

20

Sylinderstøttelager

Stort lager

Merke NSK

21

Sylinderstøtte store lagersmøring

Fettsmurt, hvert lager er installert på lagersetet, driftstemperatur Mindre enn eller lik 75 grader

22

Bærende setestruktur

Duktilt jern.(QT - 400)

23

Veggtykkelse (mm)

Ikke mindre enn 12 mm

24

Sylindersystem dynamisk system

Stopp og nødstopp skilles. Normal stopp bør stoppes etter retardasjon, noe som kan oppnås ved energiforbruksbremsing og andre metoder. Normal stoppbremsetid er mindre enn 20 sekunder, og nødstopp bør fullføres innen 10 sekunder. Bremseklosser skiftes enkelt ut etter slitasje.

25

Wirebrettramme I-hjullås

Wirebrettrammen er utstyrt med aksellager for å støtte vertikal konstant spenningsutlegging, og automatisk justering av utleggingsstrekkanordningen for å sikre at hver ståltråd og tråd legger ut jevnt. Justering av dempingsskrue for høyrehåndsbetjening. Hvert trådbrett kan dekke produksjonsbehovet til ø 250 I-hjul.

26

I hjullagermodus

Horisontal støtteledning

27

Jeg hjuldemping i trådbrett

Automatisk justering av trådspenningsanordningen, sørg for at hver ståltråd, tråd jevn linje. Jeg hjul på linjen, demping belte installert en fjær, demping spenning skrue justering for høyre hånd operasjon.

28

Deteksjonsenhet for ødelagte linjer

Bruddlinjealarm, PLS programkontroll.

29

Parallell sylinderdesign

Tønnekroppen er en utvendig gjengelinje, sørg for at ståltråden fra utløpet av tønnekroppen til lukkemunningen til pressedysen er jevn og at det ikke er noe tverrgående bøyningsfenomen, og den maksimale brettevinkelen mellom utløpsmunningen til tønnekroppen og utløpsåpningen til wireplaten skal ikke overstige 25 grader.

30

Vertsbasen

Seksjon stål pluss stål pluss betong

31

Spindel drivboks

Spindløs drift

Inn i formområdet
Domenet

32

Hullfordeling av trådbrett

Sett med 12 hull. Hvert sett med trådtut er laget av hardt legert YG6X-materiale med en indre diameter på 8 mm og festet med lim for å sikre pålitelig fiksering.

33

Pre-deformasjonsapparat

Bajonettinstallasjon er reservert og tilpasset i henhold til produktstrukturspesifikasjoner

34

Lukkevinkel på trykkmatrisen

25 grader eller mindre

35

Presslinjeformholderstruktur

Trykkfjæren justerer trykket

36

Presseformstørrelse

100*50*(25 pluss 25) L * B * H (høyde: størrelse 50 etter at to stykker er lukket)

Kan tilpasses

37

Form base mobil

Linjepresserammen bruker svalehalesporføringsskinne for å justere og bevege seg fleksibelt

38

Etter deformeren

Tilpass i henhold til produktstrukturspesifikasjoner

Holdende blyhjul

39

trekkraft

Elektrisk kontrollsynkronisering

40

Trekkhjul diameter mm

460 * 2 ￠

41

Trekkhjul type spor/plan type

U groove

42

Trekkhjulstøttesystem

Lagerstøtte

43

Antall spor/spordiameter

Artikkel 8 til 9 / R3mm

44

Sporhardhet

Trekkhjulmateriale GCr15, hardhet Større enn eller lik HRC58-60o

45

Realiseringen av transformasjon av vri avstand

PLS trinnløs hastighet

46

Måleapparatet

Den ene enden av trekkhjulet er nær brytermåleren

47

Elektronisk målerapparat

PLS elektronisk måler, visning på skjermen

48

Kjør vei

Enkelt aktive og doble trekkhjul

Lukket radlinje

49

Båndkabel

Servomotorstyring

50

Modus for radflytting

Kuleskruelinje, PLS-kontroll reversering

51

Vertikalt/horisontalt reguleringshjul

Valse har R-spor, lagerstål

52

Støtte for lukket linje

Mottakende i-hjul bruker mekanisk pneumatisk topptype

53

Ta opp spenning

Magnetisk pulverclutch som trekker tilbake konstant spenning.

54

Størrelse diameter på mottakende I-hjul (mm)

Kunde å gi

Kjør dynamisk Avdeling for system / el-kontroll

55

overføring

Det er ingen

56

Vertsdriveren

Motoren driver sylinderen til å rotere

57

Hovedmotor

Motor med variabel frekvens (18,5 kW)

58

trekkraft

Frekvenskonverteringsmotor

59

Opptaksmotor

Frekvenskonverteringsmotor

60

Hovedmotorens turtallskontroll

Inverteren

61

Komplett maskin elektrisk kontroll

PLS programkontroll

62

vise

Touch-skjerm
